Арматура для СИП

В настоящее время при монтаже различных электротехнических систем (строительство магистральных воздушных линий элекропередач,монтаж различных ответвлений к вводам во всевозможные коммерческие сооружения,жилые помещения,хозяйственные постройки),а также при их ремонте или совершенствовании широко применяются самонесущие изолированные провода, основное назначение которых – передача и распределение переменного тока в сетях освещения и силовых сетях напряжением 0,4 -1 кВт.

Провод СИП представляет собой жгут скрученный из изолированных сверхстабилизированным сшитым полиэтиленом фазных алюминиевых жил и нулевой несущей жилы в центре которой находится стальной сердечник обкрученный вокруг алюминиевыми проволоками. Благодаря изоляции между жилами провода СИП имеют по сравнению с голыми проводами ряд больших преимуществ , которые дают возможность :

• проводить ремонт и техобслуживание без отключения сети ;
• существенно упростить монтаж на стенах самых различных сооружений ;
• значительно ( до 80 % ) уменьшить расходы так как при монтаже :
  1) отпадает потребность в изоляторах и специальных опорных сооружениях ;
  2) можно использовать персонал любой квалификации .
• предотвратить короткое замыкание в процессе эксплуатации провода между ветвей деревьев , при падении или схлестывании проводов ;
• использовать в климатически неблагоприятных зонах так как :
1) температура эксплуатации СИП колеблется от -60 С до + 50 С ;
2) СИП устойчив ультрафиолетовому излучению ,обледенению и ветрам .
• исключить возможность несанкционированного подключения к линии электропередач.
• при прокладке электросетей в условиях города уменьшить размер отсечения земли.
• увеличить срок службы электротехнической системы до 50 лет.
• значительно уменьшить потери на воздушной линии выполненой СИП за счет уменьшения реактивного сопротивления изолированного проводника приблизительно в три раза по отношению к неизолированному.

Незаменимым и очень важным элементом при проведении электротехнических работ является арматура для СИП.

Арматура для СИП — это широкий набор изделий, которые предназначены для таких видов работ:

• соединение с силовым кабелем трансформаторных подстанций;
• крепление СИП на опорах и фасадах различных строений и зданий;
• разводка линий;
• подключение потребителей;
• соединение с оголенным проводом в местах перехода на СИП с неизолированной высоковольтной линии.

Арматура для CИП в разнообразном и качественном исполнении очень широко представлена на современном рынке. Она появилась в ассортименте многих компаний как наших так и зарубежных. Некоторые из них специализируются только на такой продукции. Какую марку арматуры для СИП вы бы не выбрали она должна отвечать высоким стандартам качества и пройти все соответствующие эксплуатационные испытания.

Разновидности арматуры для СИП

Спектр такой продукции очень широкий.

Арматура для СИП бывает:

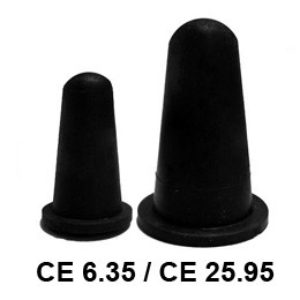

• защитная;
• контактная;
• соединительная ;
• сцепная ;
• поддерживающая ;
• натяжная ;
• спиральная.

Все типы изделий для СИП должны быть :

• простыми в эксплуатации ;
• универсальными ;
• прочными .

Наиболее распространенные типы изделий для СИП :

• анкерные клиновые зажимы ( используются для крепления и натяжки двухжильных и четырехжильных самонесущих изолированых проводов на опоры и стены домов. Не требуют специального инструментария , просты в монтаже .)

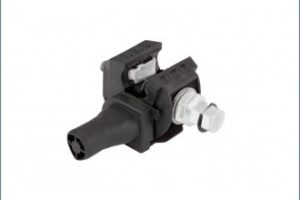

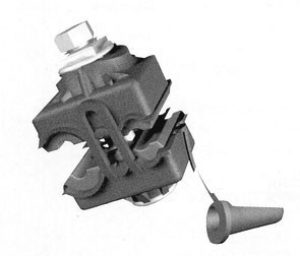

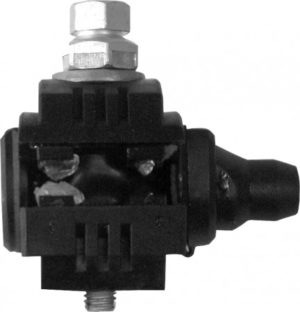

• прокалывающие ответвительные зажимы для отвода СИП :
1) на наружные системы освещения ;
2) к введенному в эксплуатацию промышленному объекту или жилому дому ;
3) от магистрали выполненной неизолированными проводами ;
4) к системам праздничных городских украшений , к рекламным щитам и т. п.

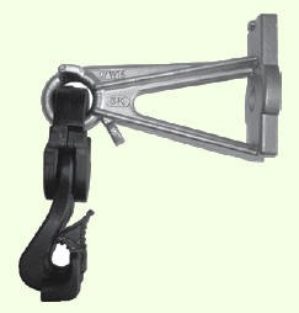

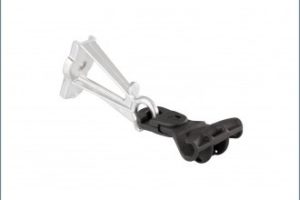

• поддерживающие зажимы ( используются для промежуточного крепления проводов между анкерными зажимами. Препятствуя колебанию ,они повышают их надежность .)

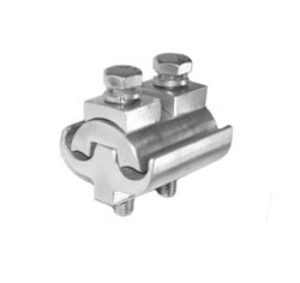

• плашечные зажимы :
1) для проводов ,на которых отсутствует изоляция ;
2) для проводов с различным сечением жил.
• наконечники ( для герметичного оконцевания жил)
• гильзы ( для герметичного соединения жил очищенных от изоляции )

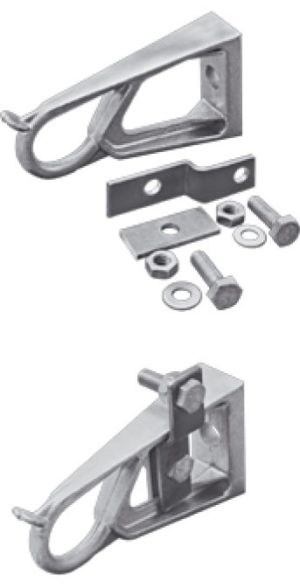

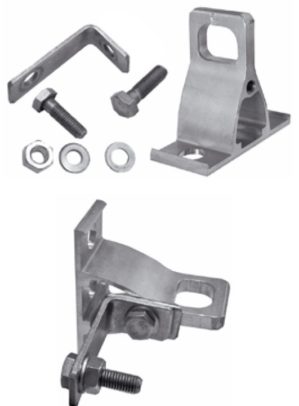

• крюки крепежные :
1) универсальные для монтажа на стену и столб ;
2) для округлых опор удерживаемые бандажной лентой ;
3) для плоских поверхностей удерживаемые анкерами .
• расходники :

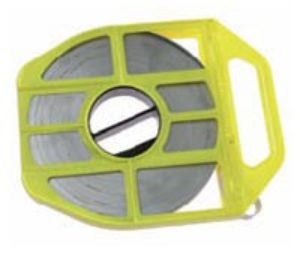

1) бандажная лента для закрепления крюков на опорах ;

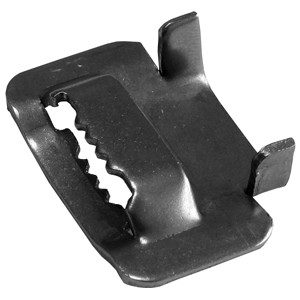

2) скрепы для фиксации бандажной ленты ;
3) комплекты фасадного крепления .
• монтажные инструменты :
1) приспособления для резки и натяжки бандажной ленты ;
2) раскаточный ролик ;
3) пресса ручные гидравлические для обжима наконечников и гильз.
• элементы оснащения опор ;
• средства защиты и устройства заземлений СИП ;
• муфты :
1) кабельные ;
2) концевые .
• дополнительные элементы арматуры ( для монтажа СИП ) .

Обеспечение норм безопасности

Для создания надежного электрического контакта и чтобы обеспечить безопасность арматура для СИП должна отвечать соответствующим нормам :

• большая механическая и химическая прочность ;
• максимальная герметичность ;
• антикоррозийная устойчивость ;
• стойкость к перепадам температур ( от -45 С до + 85 С ) ;
• влагостойкость ;
• хорошая устойчивость к ультрафиолету ;
• стойкость к вибрациям .

Цена арматуры для СИП , как правило , невысока и дает возможность подобрать наиболее подходящие приспособления , что в свою очередь вместе с правильно проведенным монтажом , обеспечат безопасные и простые ремонтные работы ,высокое качество крепления и фиксации кабельной продукции ,надежную и долгосрочную эксплуатацию .

Известные производители арматуры для СИП — Ensto, Sicam, Niled, KBT,IEK .
